Fabrication de billes de broyage en tungstène

La bille en carbure de tungstène de Zhuzhou Jinxin a une dureté et une stabilité dimensionnelle élevées qui font des billes en carbure de tungstène le choix préféré pour les vannes hydrauliques de précision, les roulements à charge élevée, les systèmes de navigation inertielle, les vis à billes, les roulements linéaires dans les glissières, les instruments de jaugeage et de contrôle et les compteurs.Les billes de carbure de tungstène sont également utilisées pour le ballizing, pour durcir et améliorer la résistance à la fatigue par frottement.
État de disponibilité:
wechat sharing button
sharethis sharing button

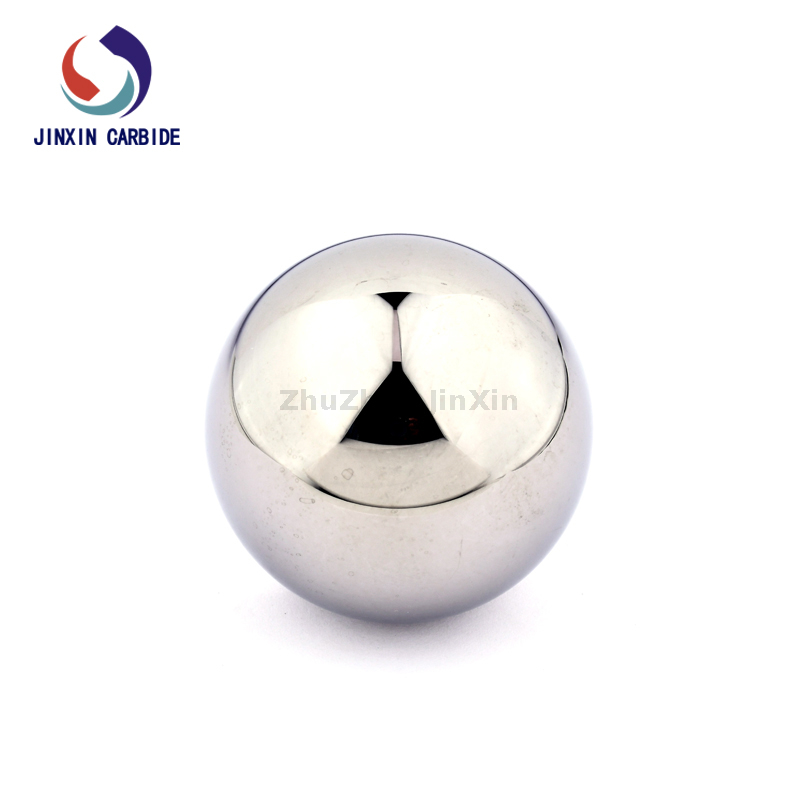

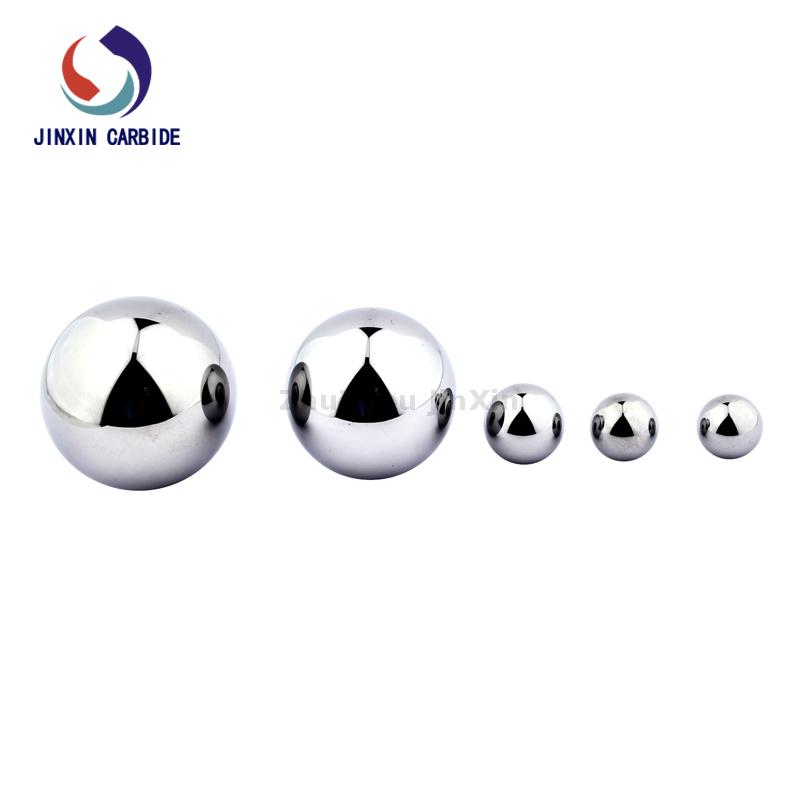

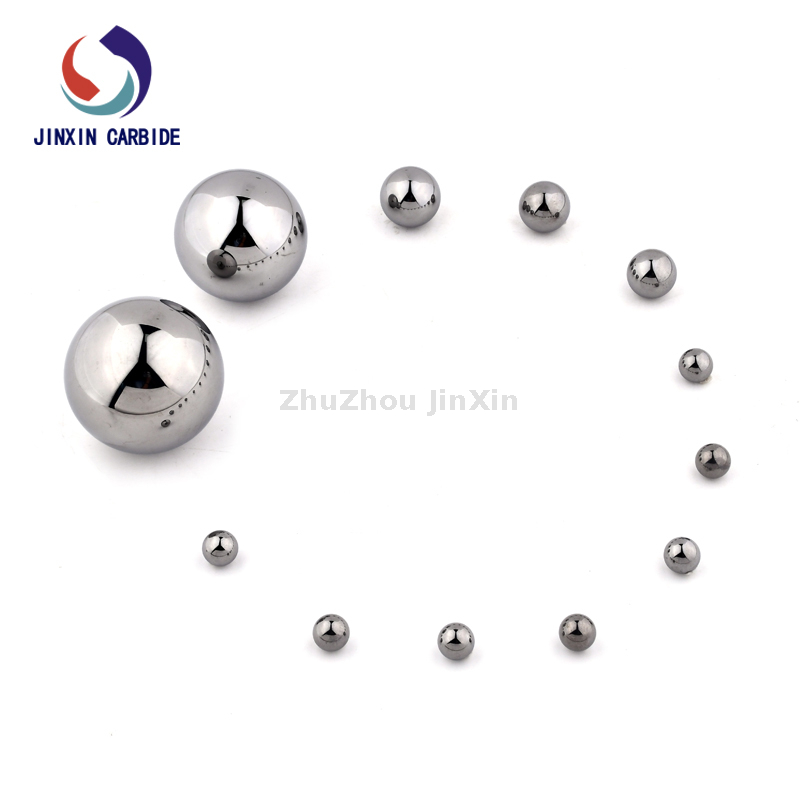

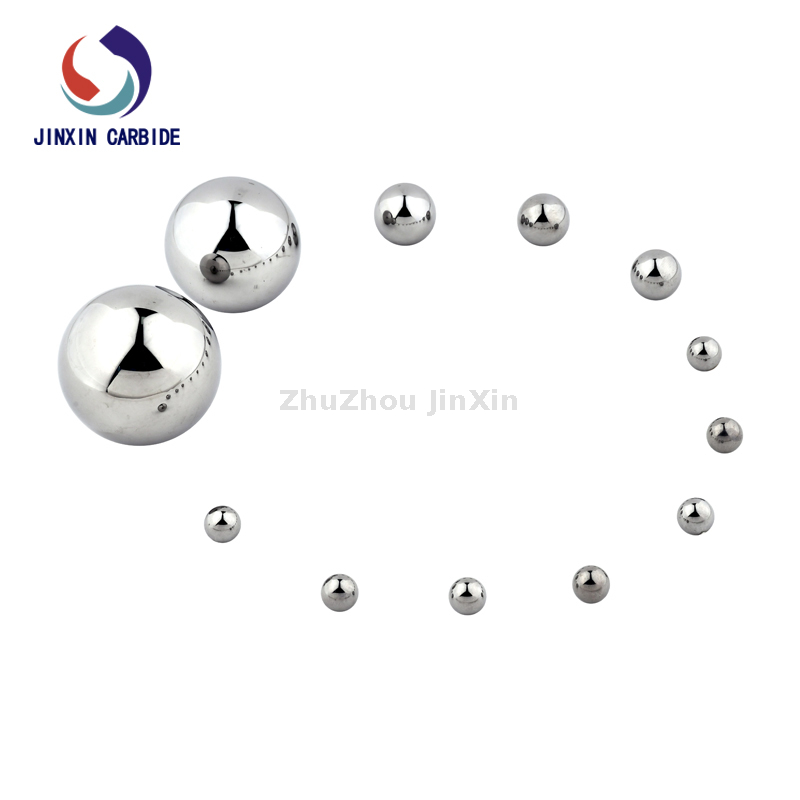

Description du ballon en carbure de tungstène

La balle en carbure de tungstène de Zhuzhou Jinxin est extrêmement difficile. La technique de fabrication rend la balle en carbure de tungstène beaucoup plus cher que les autres matériaux, mais pratiquement inerte. Leur inertie relative les rend extrêmement résistants à l'interaction avec divers liquides et alliages.

Les boules de carbure de tungstène peuvent être trouvées dans des applications de machines lourdes, car elles sont beaucoup plus fortes que l'acier inoxydable ou le chrome. En particulier, la boule de carbure de tungstène a été utilisée dans les pulvérisateurs industriels pour réguler l'écoulement des engrais ou des pesticides en cultures.

boule en carbure (6) ballon en carbure (13)

Application des balles en carbure de tungstène

Les boules de carbure de tungstène sont idéales pour les applications où une dureté extrême doit être accompagnée d'une forte résistance à l'usure et à l'impact. Ils sont bien adaptés à des températures élevées, à la corrosion, à l'humidité, à l'abrasion et aux conditions de lubrification médiocres. Balls entitane.


Spécification de la balle en carbure de tungstène

Si vous n'êtes pas sûr de la taille du ballon, nos techniciens peuvent répondre à vos questions!


Modèle / élément
V11-106 V11-125 V11-150 V11-175 V11-200 V11-225 V11-250 V11-375
Ball-D
+ 0,020 / -0,010
(+ 0,51 / -0,25)
15.88
(0,625 pouces)
19.05
(0,75 pouces)
23.83
(0,938 pouces)
28.58
(1.125in)
31.75
(1,25 pouces)
34.93
(1,375 pouce)
42.88
(1,688 pouces)
57.15
(2,25 pouces)
ID de siège
± 0,050 (± 1,27)
11.68
(0,46 pouces)
13.97
(0,55 pouces)
17.02
(0,67 pouce)
20.96
(0,825 pouces)
24.38
(0,96 pouces)
26.92
(1,06 pouces)
33.27
(1.31In)
43.18
(1,7 pouces)
SEAT-OD
+ 0.000 / -0,005
(+ 0,00 / -0,13)
20.14
(0,793 pouces)
23.32
(0,918 pouces)
29.67
(1.168 pouces)
35.26
(1,388 pouces)
37.54
(1,478 pouces)
43.69
(1,72 pouces)
51.05
(2.01In)
78.03
(3.072in)
Siège-H
+ 0,020 / -0,010
(+ 0,51 / -0,25)
12.70
(0,500 pouces)
12.70
(0,500 pouces)
12.70
(0,500 pouces)
12.70
(0,500 pouces)
12.70
(0,500 pouces)
12.70
(0,500 pouces)
12.70
(0,500 pouces)
19.05
(0,750 pouces)



10600 12500 15000 17500 20000 22500 25000 37500
D
(personnalisé)
Pouce 0.625 0.725 0.938 1.125 1.250 1.375 1.688 2.250
MM 15.88 19.05 23.83 28.58 31.75 34.93 42.88 57.15
H -0,020 / -0,010
(+ 0,51 / 0,25)
Pouce 0.500 0.500 0.500 0.500 0.500 0.500 0.500 0.750
MM 12.70 12.70 12.70 12.70 12.70 12.70 12.70 19.05
FZ + 0,000 / -0,031
(+ 0,00 / -0,78)
Pouce 0.767 0.892 1.11 1.331 1.421 1.631 1.921 2.950
MM 19.48 22.66 28.22 33.81 36.09 41.43 48.79 74.93
OD + 0.000 / -0,005
(-0,00 / -0,13)
Pouce 0.793 0.918 1.168 1.388 1.478 1.720 2.010 3.072
MM 20.14 23.32 29.67 35.26 37.54 43.69 51.05 78.03
ID +/- 0,050
(+/- 1,27)
Pouce 0.460 0.550 0.670 0.825 0.960 1.060 1.310 1.700 / 1.800
MM 11.68 13.97 17.02 20.96 24.38 26.92 33.27 43.18 / 47.75



Symbole dimensionnel
V11-106 V11-125 V11-150 V11-175 V11-200 V11-225 V11-250 V11-375

Ball-D
+ 0,020 / -0,010
(+ 0,51 / -0,25)

15.88
(0,625 pouces)

19.05
(0,75 pouces)

23.83
(0,938 pouces)

28.58
(1.125in)

31.75
(1,25 pouces)

34.93
(1,375 pouces)

42.88
(1,688 pouces)

57.15
(2,25 pouces)

ID de siège
± 0,050
(± 1,27)

11.68
(0,46 pouces)

13.97
(0,55 pouces)

17.02
(0,67 pouce)

20.96
(0,825 pouces)

24.38
(0,96 pouces)

26.92
(1,06 pouces)

33.27
(1.31In)

43.18
(1,7 pouces)

SEAT-OD
+ 0.000 / -0,005
+ 0,00 / -0,13

20.14
(0,793 pouces)

23.32
(0,918 pouces)

29.67
(1.168 pouces)

35.26
(1,388 pouces)

37.54
(1,478 pouces)

43.69
(1,72 pouces)

51.05
(2.01In)

78.03
(3.072in)

Siège-H
+ 0,020 / -0,010
(+ 0,51 / -0,25)

0.500
(12.70In)

0.500
(12.70In)

0.500
(12.70In)

0.500
(12.70In)

0.500
(12.70In)

0.500
(12.70In)

0.500
(12.70In)

0.750
(19.05In)


Tailles de sièges (mm)
Diamètre extérieur Diamètre intérieur Hauteur
19.48 11.68 12.7
22.66 13.97 12.7
28.22 17.02 12.7
33.81 20.96 12.7
36.09 24.38 12.7
41.43 26.92 12.7
48.79 33.27 12.7
74.93 43.18 19.05


Type et spécifications
Diale Pouce 3/4 7/8 15/16 1 1 1/8 1 3/16
MM 19.05 22.225 23.813 25.4 28.575 30.163
Pouce 1 1/4 1 3/8 1 1/2 1 5/8 1 11/16 1 3/4
MM 31.75 34.925 38.1 41.275 42.863 44.45
Pouce
2 1 1/4
2 1/2
MM 50 50.8 57.15 60 63.5
La finition de surface, la classe de tolérance et les tolérances des dimensions ont respectivement atteint les normes de l'industrie de la machine: G5, G10, G16, G40 et G100 G1000of JB / T 9145-199
