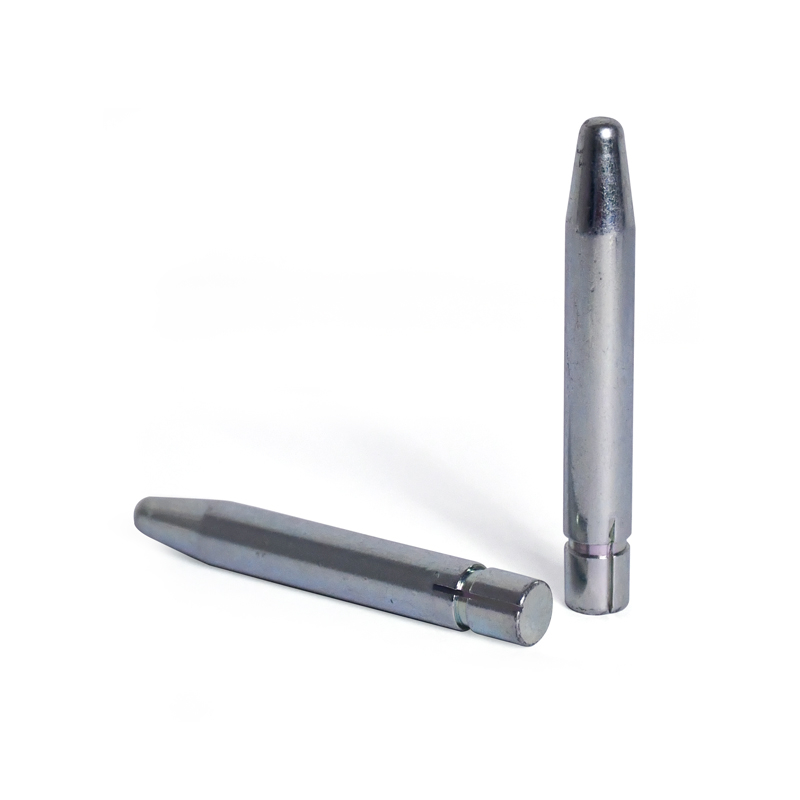

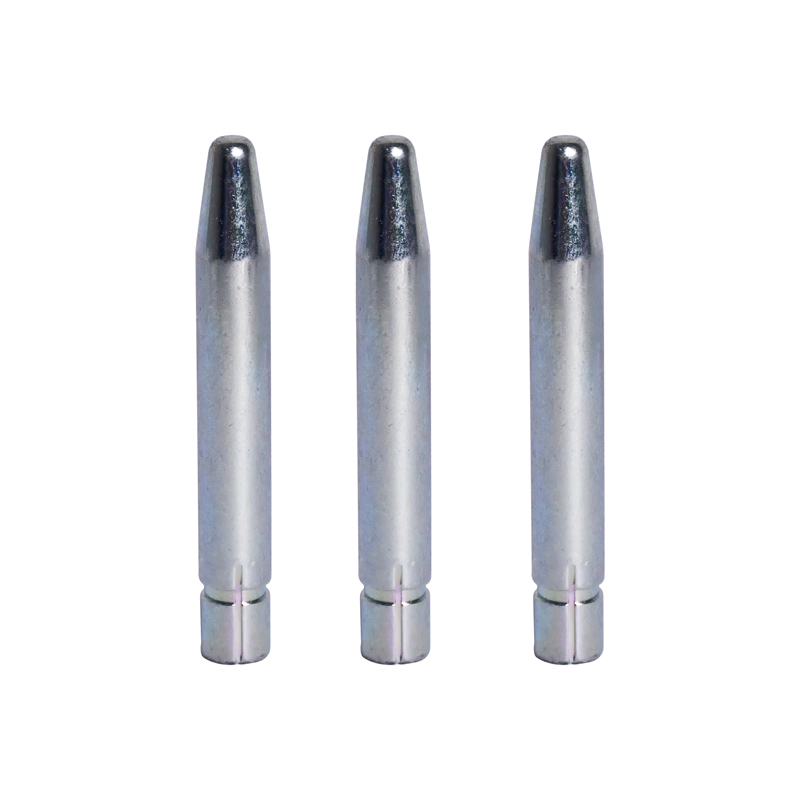

Broches cylindriques en acier inoxydable broches de localisation des broches de localisation

Broches cylindriques en acier inoxydable broches de localisation des broches de localisation

La localisation de la broche est une fixation de précision utilisée pour aligner et positionner avec précision les composants dans les machines, les luminaires et autres assemblages mécaniques. Ces broches garantissent que les pièces sont correctement situées les unes par rapport aux autres, ce qui est crucial pour maintenir l'intégrité et la fonctionnalité de l'assemblage. Voici un aperçu détaillé des épingles de localisation:

1. Conception et structure:

• Corps cylindrique: Le corps principal de la broche de localisation est cylindrique, conçu pour s'adapter précisément à des trous percés pour assurer un alignement précis.

• Types de tête: les épingles de localisation peuvent être livrées avec divers types de tête, notamment:

• Tête plate: fournit une surface affleurante lors de l'installation.

• Tête en forme de dôme: tête arrondie pour une insertion plus facile et une apparence finie.

• Tête contre-jacente: conçue pour s'asseoir à chasse d'eau avec la surface du matériau.

• Types de tige: la tige peut être droite, effilée ou passée, selon les exigences de l'application.

2. Matériel:

• Acier: généralement fabriqué en acier à haute teneur en carbone ou en alliage, fournissant la résistance et la durabilité.

• Acier inoxydable: offre une excellente résistance à la corrosion, ce qui le rend adapté à des environnements difficiles.

• Autres matériaux: Peut également être fabriqué en laiton, en aluminium ou en plastique, selon les exigences de l'application.




3. Finition de surface:

• Plain: pas de revêtement supplémentaire, adapté à une utilisation générale.

• Traité à la chaleur: durci pour une résistance accrue à l'usure.

• Plaqué: enduit de matériaux comme le zinc ou le chrome pour une résistance accrue de corrosion et un attrait esthétique.

4. Types d'épingles de localisation:

• Pin de localisation standard: le type le plus courant, utilisé à des fins d'alignement général et de positionnement.

• Pin de localisation effilée: dispose d'une tige effilée pour un ajustement plus serré dans le trou, offrant un alignement plus précis.

• Pin de localisation de l'épaule: a une épaule sous la tête, offrant un arrêt positif pour un positionnement précis.

• Pin de localisation à ressort: contient un mécanisme de ressort qui permet à la broche d'être facilement insérée et retirée, utile dans les applications nécessitant un démontage fréquent.

• PIN DOWEL: un type de broche de localisation sans tête, utilisé pour un alignement précis dans les machines et les luminaires.

5. Applications:

• Machines: Utilisé pour aligner et positionner les composants dans les machines et l'équipement.

• Appareils et gabarits: assure un alignement précis dans les accessoires de fabrication et les gabarits.

• Automobile: utilisé dans les assemblages moteurs, les transmissions et autres composants automobiles.

• Électronique: Aligne l'alignement dans les assemblages et appareils électroniques.

• Fabrication générale: utilisé dans divers processus de fabrication pour assurer un alignement précis des composants.

6. Avantages:

• Alignement de précision: assure un alignement précis des composants, critique pour le bon fonctionnement des machines et des assemblages.

• Facilité d'installation: conçue pour une insertion et un retrait faciles, réduisant le temps d'assemblage.

• Durabilité: fabriquée à partir de matériaux à haute résistance, offrant des performances durables.

• Polyvylity: Disponible dans divers matériaux, finitions et types en fonction des différentes applications et environnements.

7. Normes:

• Les épingles de localisation sont fabriquées pour répondre aux normes spécifiques de l'industrie, telles que:

• ISO (Organisation internationale pour la normalisation)

• Din (Deutsches Institut Für Normung)

• ANSI (American National Standards Institute)

• BS (normes britanniques)
